Završeno uređenje postojećeg dječjeg igrališta sa južne strane dječjeg vrtića u gradu Krku

Glavna projektantica i stručni građevinski nadzor nad građevinskim dijelom i opremom: Neva Hero Ćiković, mag. ing. aedif., iz HERO-ING d.o.o., Baška

Nadležno tijelo: Ministarstvo demografije i useljeništva

Korisnik: Grad Krk

Ukupno prihvatljivi troškovi projekta: 88.250,00 EUR

Bespovratna sredstva: 44.125,00 EUR, odnosno najviše 50 % ukupno prihvatljivih troškova Projekta

Trajanje uređenja: lipanj-kolovoz 2025.godine

Izvođač: Tome do.o.o. Omišalj

Predmet ugovora: građevinski radovi, nabava i montaža opreme – sprave za igranje.

Voditelj radova: Ivan Brdar, mag.ing.aedif.

Ostvareni trošak uređenja: 74.099,50 eura

Opis projekta: Postojeće igralište je u cijelosti ograđeno i postojeća ograda zadržana je uz uređenje pokosa oko dijela postojeće ograde, čime je zadovoljena norma EN 1176 odnosno dječje igralište je ograđeno. Postojeće dotrajale sprave zamijenjene su novima, sukladno uputama proizvođača za temeljenje svake pojedine sprave i poštujući sigurnosne zone igrala. Ispod sprava ugrađena je antistres podloga. Postavljene su klupice za odmor djece i odgajatelja. Površina novih igrala u istom je nivou bez visinskih razlika s postojećim terenom. Sva komunalna oprema (klupe, znakovi i sl.) postavljene su van koridora pješačke površine, tako da ne predstavljaju prepreku za slijepe i slabovidne osobe.

Sufinancirano sredstvima Ministarstva demografije i useljeništva.

Specifikacija opreme:

- Veliko kombinirano igralo pogodno je za djecu uzrasta 1-8 godina, maksimalan broj djece koja smije istovremeno koristiti igralo je 26. Nosiva konstrukcija vruće cinčana metalna konstrukcija praškasto bojana sa platoima i bočnim panelima od HDPE ili HPL ploča otpornih na vremenske uvjete i protukliznima. Svi spojni dijelovi (vide i matice) napravljeni su od inoxa i pokriveni plastičnim kapicama. Rukohvati od inox-a. Ukupne dimenzije sprave 3,35m x 3,50m x 2,50m. Visina slobodnog pada sprave iznosi 90 cm. Sprava je projektirana i izvedena u skladu s EN 1176-1:2017 bez ikakvih oštrih dijelova i komada koji bi prouzročili ozljede glave, prsti i ostalih dijelova tijela.

- Mala kombinirana sprava s jednim toboganom i mostićem za igru djece. Sprava je namijenjena za istovremenu igru 12 korisnika uzrasta 1-8 Nosiva konstrukcija vruće cinčana metalna konstrukcija praškasto bojana sa platoima i bočnim panelima od HDPE ili HPL ploča otpornih na vremenske uvjete i protukliznima. Svi spojni dijelovi (vide i matice) napravljeni su od inoxa i pokriveni plastičnim kapicama. Rukohvati od inox-a. Ukupne dimenzije sprave 3,15m x 1,70 m x 2,20m. Visina slobodnog pada sprave iznosi <60 cm.Sprava je projektirana i izvedena u skladu s EN 1176-1:2017 bez ikakvih oštrih dijelova i komada koji bi prouzročili ozljede glave, prsti i ostalih dijelova tijela.

- Pješčanik s poklopcem. Nosiva konstrukcija je od lameliranog impregniranog i dvostruko zaštićenog drva bora dim. 90x90cm bez čvorova osiguranog s polipropilenskim čepovima. Šareni elementi su od otpornih HDPE panela otpornih na vremenske uvjete. Sprava je namijenjena za istovremeno korištenje 11 djece uzrasta 1-12 godina.Dimenzija sprave je: 380x210x35 cm, visina slobodnog pada sa sprave je <60 cm.

- Tobogan s motivima zmaja. Nosiva konstrukcija vruće cinčana metalna konstrukcija praškasto bojana s bočnim panelima od HDPE ili HPL ploča otpornih na vremenske uvjete i protukliznima. Svi spojni dijelovi (vide i matice) napravljeni su od inoxa i pokriveni plastičnim kapicama. Rukohvati i tobogan od inox-a. Ukupne dimenzije sprave 2,75 m x 0,60 m x 1,65m. Visina slobodnog pada sprave iznosi 90 cm. Sprava je projektirana i izvedena u skladu s EN 1176-1:2017 bez ikakvih oštrih dijelova i komada koji bi prouzročili ozljede glave, prsti i ostalih dijelova tijela.

- Kombinirana sprave za uzrast 1-8 godina i istovremeno korištenje max 9 djece. Visina slobodnog pada je 90cm, a površina sigurnosne zone sprave 22,2m2. Nosiva konstrukcija vruće cinčana metalna konstrukcija praškasto bojana sa platoima i bočnim panelima od HDPE ili HPL ploča otpornih na vremenske uvjete i protukliznima. Svi spojni dijelovi (vide i matice) napravljeni su od inoxa i pokriveni plastičnim kapicama. Sprava je projektirana i izvedena u skladu s EN 1176-1:2017 bez ikakvih oštrih dijelova i komada koji bi prouzročili ozljede glave, prsti i ostalih dijelova tijela. Dimenzija sprave je: 224x234x286 cm.

- Umjetno brdo od lijevane gume s PEHD cijevi za provlačenje uzrast 1-8 godina i istovremeno korištenje max 9 djece.

- Drvene klupe s naslonom 160x48x80 cm stolarski obrađenih, zaobljenih rubova, postavljenih na metalnom postolju.

- Zaštitna antistres podloga od lijevane gume za zaštitu od kritične visine pada do 90 cm u ovisnosti o svakoj pojedinoj spravi i HIC-u sprave, otporna na habanje i UV stabilna.

Projekt vodio: Odsjek za prostorno planiranje i zaštitu okoliša

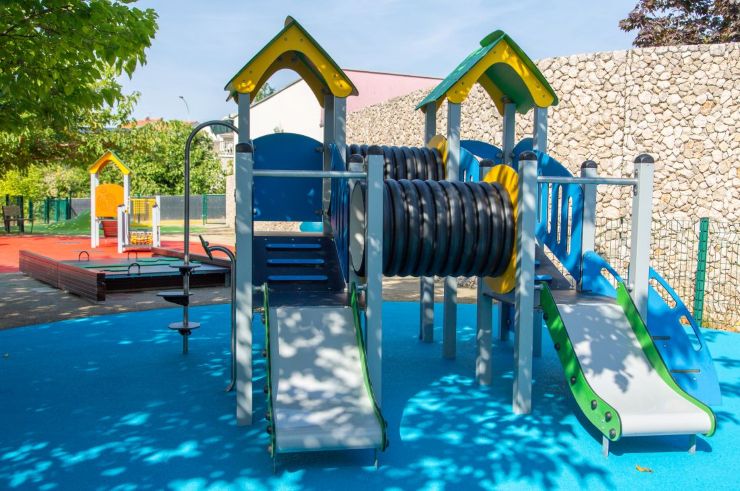

Fotografije obnovljenog dječjeg igrališta:

Fotografija postojećeg stanja prije uređenja i izvod iz glavnog projekta:
